基于RC控制的拼接屏軟件系統設計
拼接屏軟件系統主要完成整個拼接屏的信號源的顯示和ID 設定顯示，軟件系統處理過程是先獲取到信源信號，再根據用戶拼接屏設定和拼接的數量進行Scaling 處理，達到信號的縮放顯示。用戶的人機交互控制將由UI 或叫OSD界面實現功能控制處理。基于本設計為拼接屏的ID應用設計開發，所以主要闡述RS232指令ID控制部分和遙控器控制ID方法。
為了實現整個拼接屏的指令控制，軟件的RS232指令部分需要與PC Tool端協議好指令格式，本設計指令格式由指令頭、指令類型、指令長度、指令功能碼和校驗碼構成。同時根據硬件特性，將RS232 控制設置成不同的控制狀態，以達到全面拼接屏的控制。控制狀態分成主控制模式狀態、監聽模式狀態、反饋模式狀態和獨立模式狀態。這4 種控制模式狀態說明如下：
1.主控制模式狀態主要完成指令從一個機臺傳送到下一個機臺，并且可以接收到ACK 指令；
2.監聽模式狀態，所有機臺處理監聽狀態。指令從一個機臺傳送到下個機臺，并且指令可以傳給當前機臺處理；
3.反饋模式狀態，用于信息回傳。主要完成從前一個機臺發送來的指令并將當前機臺的信息ACK 給前一個機臺，但只能設置一臺機器處理；
4.獨立模式狀態主要完成單個機臺控制和開始ID 設置前的設定模式。

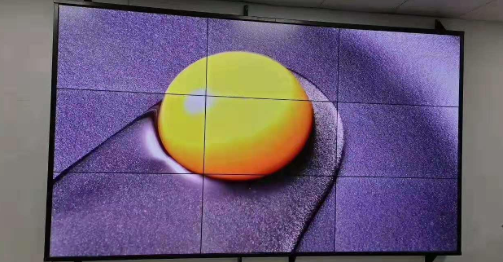

當所有拼接屏都連接成一個視頻墻的時候，此時為了控制到所有機臺，需要給每個機臺分配一個ID 地址，同時為了控制方便，本設計采用了自動分配ID 的設計方法來給每個機臺分配ID。
